柴油發電機組一般是有柴油機、發電機及控制系統等組合而成，所以被稱為柴油發電機組。它是以柴油機為原動機，拖動同步發電機發電的一種電源設備。隨著發電機市場不斷壯大與發展衍生出很多品牌機組，比如康明斯柴油發電機組，玉柴發電機組，上柴發電機組等。其共性都是具有運行穩定，經濟適用性高，低油耗，易操作維護，投資少等優勢，被廣泛應用于工業、農業、房地產等領域。發電機的單機運行又稱為孤網運行，運行的穩定性比并聯運行差很多。所以越來越要求發電機組并聯運行。那么200kw康明斯柴油發電機組并聯有哪些要求？怎么并聯呢？發電機廠家頂博電力為您講解。

1、同步發電機并聯要求

①、發電機的電壓幅值等于電網電壓幅值，且波形一致；

②、投入時，發電機的電壓相位與電網電壓相位一致；

③、發電機的電壓頻率等于電網的電壓頻率；

④、發電機的三相電壓相序與電網三相電壓相序一致。

2、并聯技術人員要求

①、熟悉同步發電機并聯合閘的條件和方法

②、掌握同步發電機并聯運行的基本電磁關系；

③、功率及轉矩平衡方程式；

④、掌握有功功率和無功功率的調節；

⑤、理解V形曲線的物理意義。

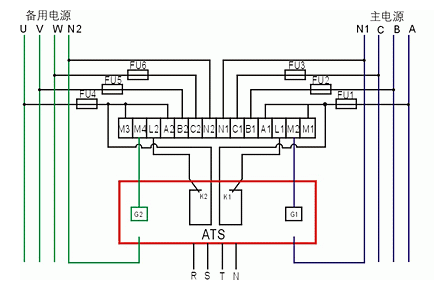

3、兩臺發電機并聯線路圖

注：圖中G1、G2為ATS內部驅動元件，如電磁線圈或電機；K1、K2為ATS內部輔助觸點。

①、A1, B1, C1，NI接主電源三相四線，若是三相三線，則N1接地；

②、A2，B2，C2, N2接備用電源三相四線，若是三相三線，則N2接 地；

③、L1、Xl接常用電源開關狀態及合閘指示；

④、L2、X2接備用電源開關狀態及合閘指示；

⑤、Ml、M2、M3、M4為開關量輸出；

⑥、M5. M6為發電機組開關量輸入。

以上關于“兩臺200kw康明斯柴油發電機并聯線路圖”的內容由廣西頂博電力設備有限公司為大家分享，希望對大家有幫助。頂博電力是以一家專業從柴油發電機組生產，銷售，維修，調試為一體的綜合企業。除了可以供應知名品牌上柴，濰柴，康明斯，沃爾沃等發電機組之外，還可以為用戶提供相應的售后技術服務，包括康明斯柴油發電機并聯技術指導服務。更多相關資訊歡迎關注本網站：www.cdxhgjd.com
